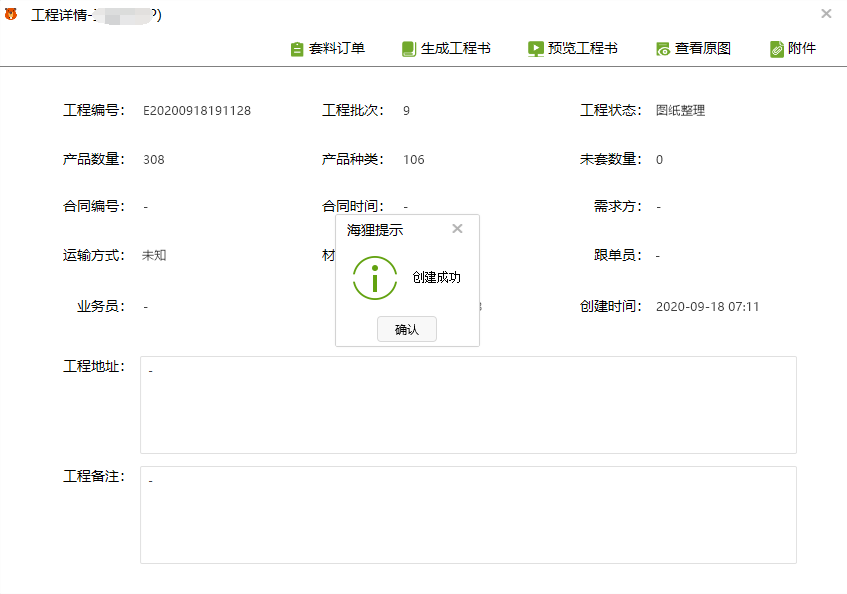

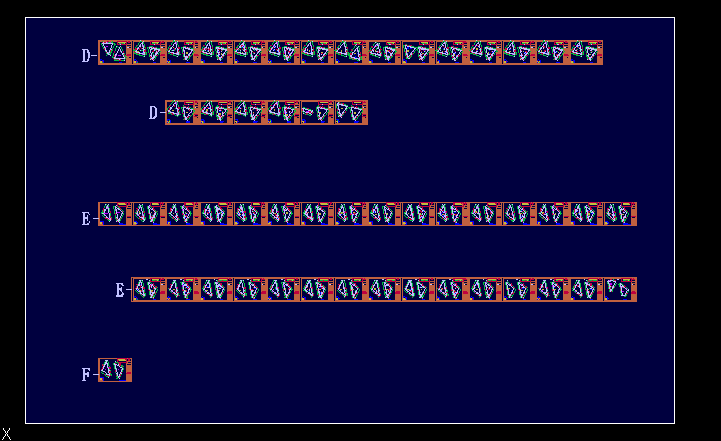

海狸云工业--云套料--原图上传绑定发表时间:2020-10-16 09:28 开发背景需求:每个铝单板企业都需要根据客户来图来把原始图纸排序设置图号,根据图号来打印工程书,根据工程书的图号给展开图配置图号,在生产过程中可以快速翻找到对应的原图。 海狸工业的原图上传使用步骤: 1、上传完展开图后点击《上传原图》按钮 2、选择图形编号(可以全部圈住需要上传的原图让软件自动识别) 选择后按《回车》或《空格》 3、选择最闭合外框的原图 4、软件自动分析并绑定,已经绑定失败处理方式 分析编号中 绑定结果提示,点击是或否都可以,建议点击否,如果点击是,那后面就不需要全部重新圈住上传,可以只圈住未上传的2个原图即可 高亮显示绑定失败的原图 查看错误原因:默认编号只支持第一行为编号,数量需要换行 修改后的编号 5、修改错误原图后,重新上传 点击是 匹配的产品与实际的产品种类相同时,就是已经全部绑定成功了(如果有背板与配件,可以减去的数量比较) 6、进入工程管理--点击工程详情--点击生成工程书 点击工程详情 点击生成工程书 软件已经自动给原图及展开图绑定好页码(图号),注意每个展开图需要有原图才行(背板与配件需要规范:背板需要带有“背”字样,配件需要带有“配”字样) 7、点击查看原图或预览工程书可查看原图的页码号 点击《查看原图》 8、一个展开图可以绑定多种原图,比如:主图及附表(主图需要带见附表一,附表需要带附表一;或主图需要带附表1,附表需要带附表1;以上2种方式都支持) |
